技術士第一次試験－令和6年度機械部門Ⅲ-2解答例

　技術士第一次試験専門科目の解答方法は35問出題される中から25問を選択し解答します。(2025年時点)　令和6年度分の技術士第一次試験、機械部門Ⅲ-2解答例を示します。問題文は技術士会のHPからダウンロードしたものを記載しています。

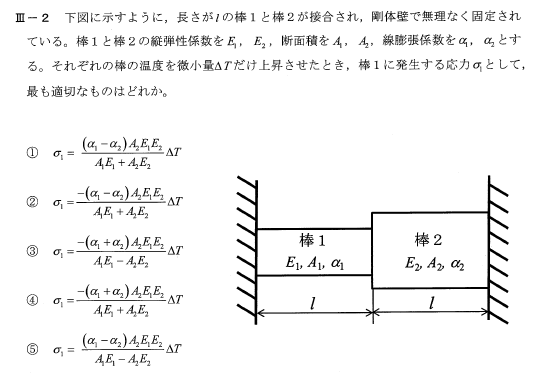

Ⅲ－2問題文

Ⅲ－2解答例

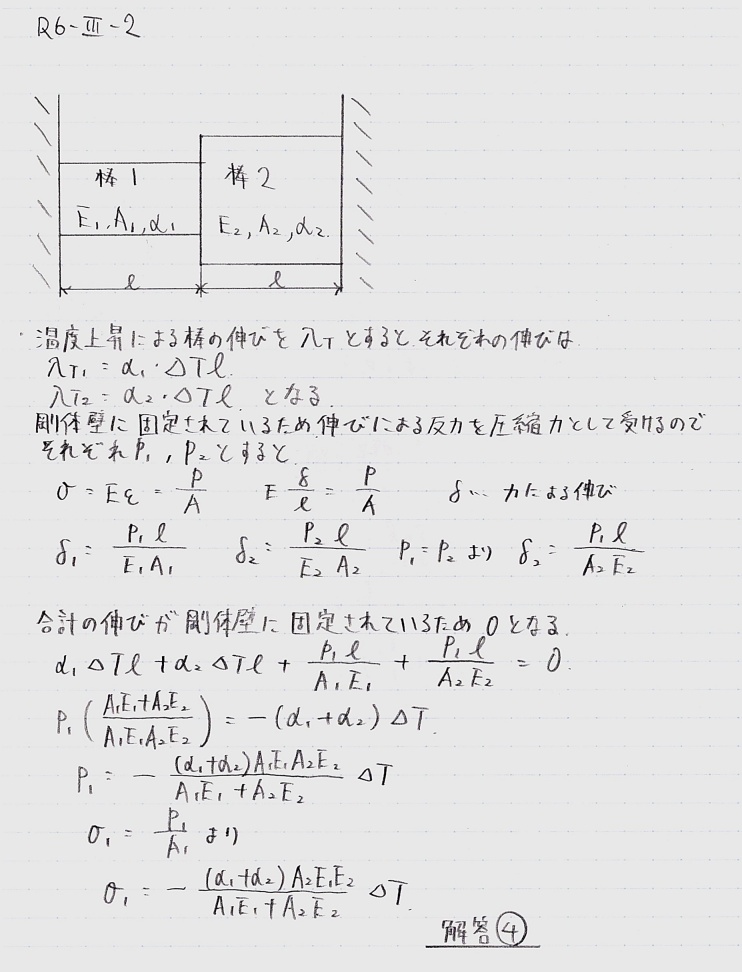

　この問題は、剛体壁に固定された2つの棒が温度上昇した時の応力を求める問題です。伸びようとすることで壁から圧縮力を受けます。また、温度上昇による伸びは剛体壁に固定されていることによって0となります。以上から棒1に働く荷重を求めることによって応力を求めることが出来ます。解答は④となります。　計算式等は勉強ノートを参照ください。

⇒勉強ノートはこちら※字が汚くてすみません

　目で見るだけでは、効率が悪いので自分の手で解いてみる(書いてみる)ことをオススメします。
